와이어 댐퍼 WD
Wire Damper
완충장치는 파이프댐퍼와 마찬가지로 플랜트 파이프시스템을 진동 및 충격으로부터 보호하는 장치로써, 특히 완충장치는 wire의 거동으로 인한 진동흡수는 물론 과도한 변위를 큰 구속력으로 제어하는데 매우 효과적이다.
통상적으로 파이프 시스템의 보호를 위해 파이프댐퍼와 완충장치를 병용함으로써 진동과 충격으로부터 플랜트 파이프시스템을 효과적으로 보호할 수 있다.
완충장치는 스텐레스wire, 철판, 힌지 등으로 구성되어 있으며, 별도의 유지관리가 필요없고 높은 피로강도로 내구수명이 매우 긴 장점이 있다.
1. 특징
• Wirerope의 탄성과 감쇠효과를 이용한 댐퍼로써 배관의 안정성과 진동 절연효과를 동시에 확보
• 배관 내 유체유동 특성에 의해 생성되는 진동주파수와 배관의 고유 진동수가 근접하여 발생되는 공진에 의한 진동에너지를 흡수
• 배관의 동적거동을 안정화시키고, 지지물로 진동이 전파되는 것을 차단
• 기존 유압식 완충기에 비해 유지보수 비용 절감 가능
• 배관설비의 사용연한 증대

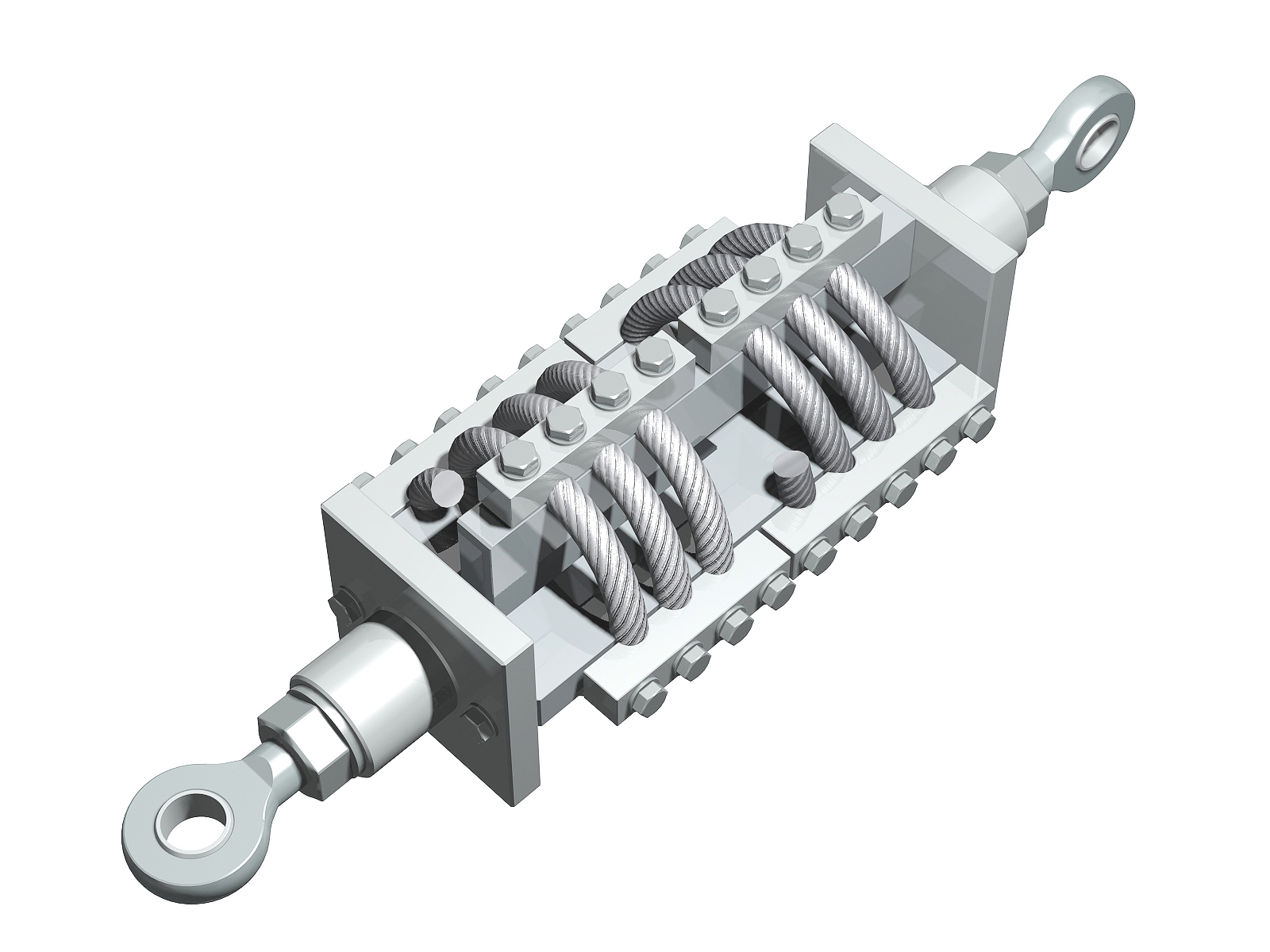

2. 형상
3. 설치 시 주의사항
• 연결부는 유연하거나 힌지구조로 설계해서는 안됨.
• 발생 가능한 최대변위를 수용할 수 있는 와이어 댐퍼를 선정.
• 연결부는 와이어 댐퍼가 받는 하중의 2.0배 이상 받을 수 있도록 설계되어야 함.
• 연결부의 편심재하가 되지 않도록 설치하여 모멘트가 작용되지 않거나 최소화.
• 온도에 의한 프리세팅이 필요할 경우 실시.
4. 시험데이터

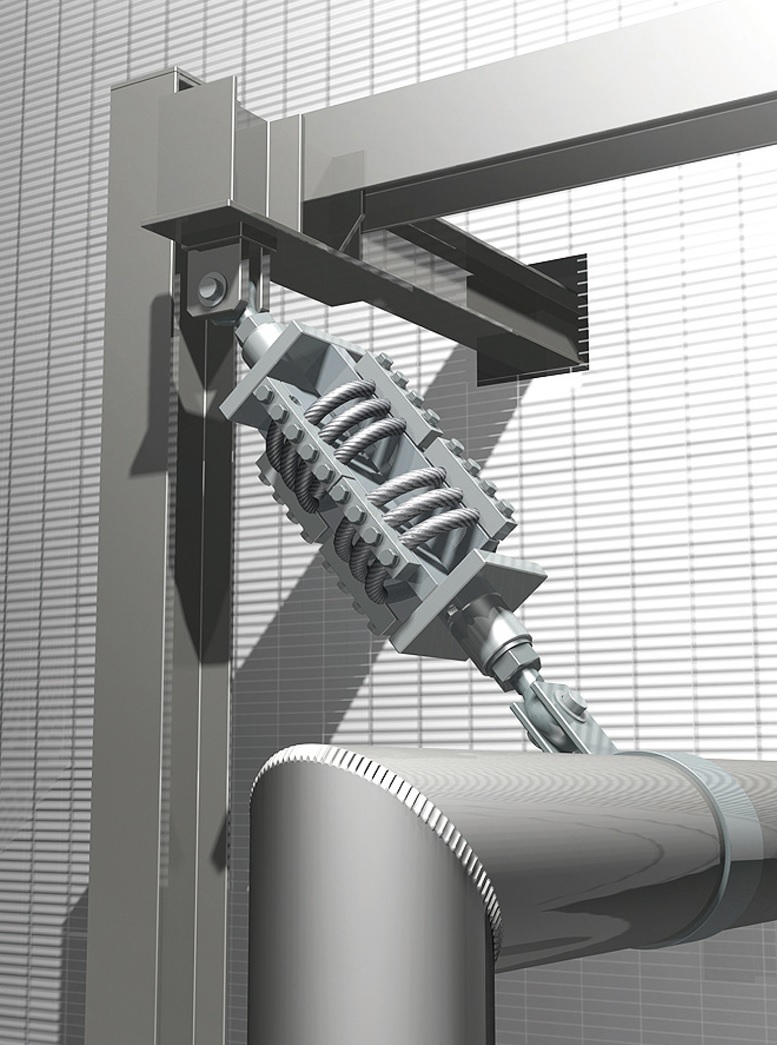

5. 현장 설치도
