배수형 핑거조인트 DMF
Drain belt Membrane Finger Joint
배수 핑거조인트는 유간의 하부에 U자형으로 방수재를 설치하여 상부 핑거판의 유격 사이로 유입되는 우수를 레벨이 낮은 곳의 우수홈통으로 유도하여 배수시키는 방식의 신축이음장치임
1. 기존 핑거조인트의 문제점
• 핑거 갭(gap)으로 유입되어 쌓인 이물질의 적체하중에 의한 방수시트의 파손 및 방수 기능 상실
• 이물질에 의한 화학반응으로 방수시트의 부식, 교량의 내구수명 단축
• 방수재 파 손시보수방법이 전무함
• 이물질의 주기적인 청소가 요구됨
• 별도의 우수홈통 설치로 공사비 및 유지보수 비용증가
2. 배수형 핑거조인트의 특징
• 핑거판과 방수재 지지판이 분할 구성, 조립되므로 시공 및 유지보수 용이
• 이물질 적체로 인한 방수재의 파손 문제시 교체가 용이
• 신축량의 크기에 관계없이 모든 규격에 적용 가능

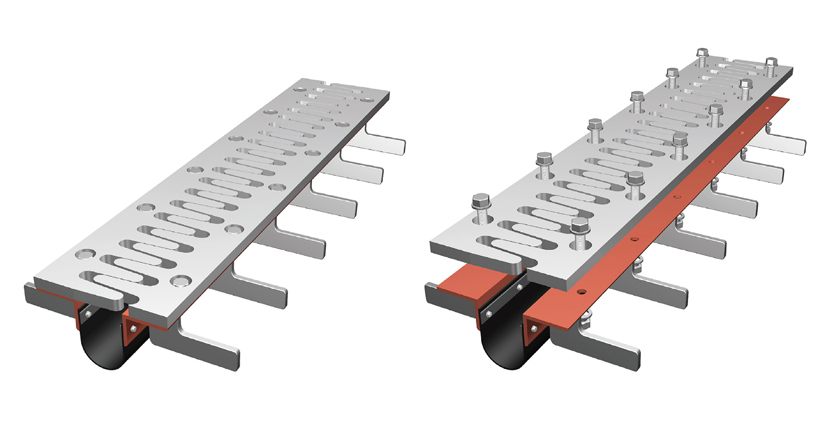

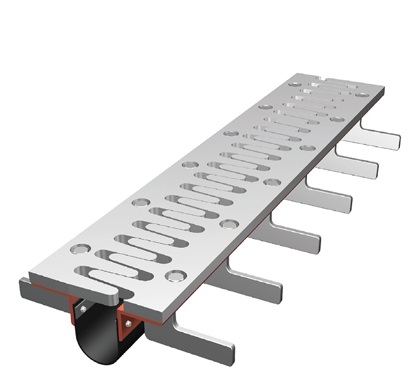

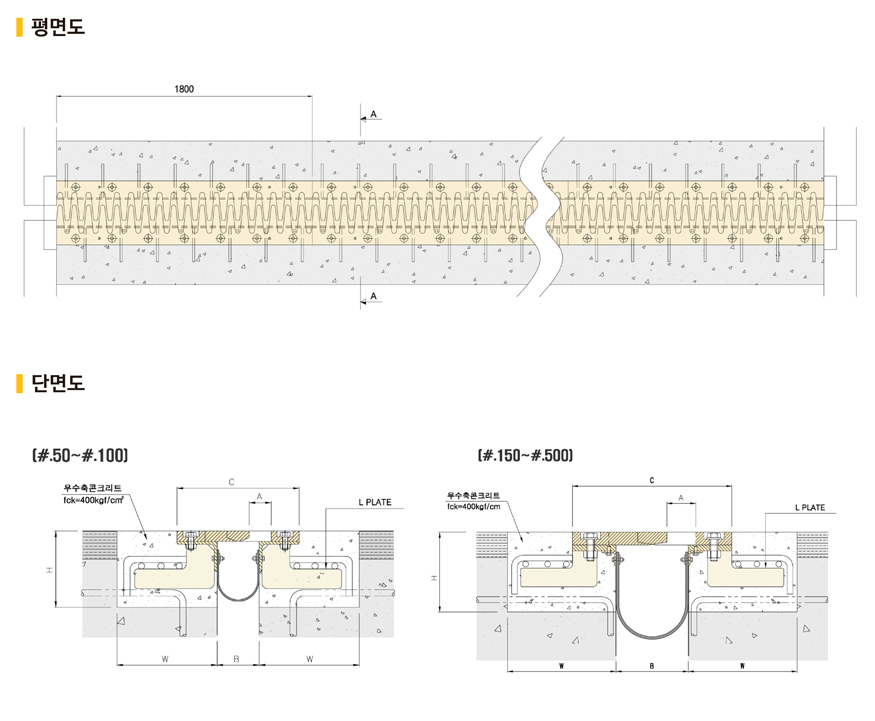

3. 배수형 핑거조인트의 형상
