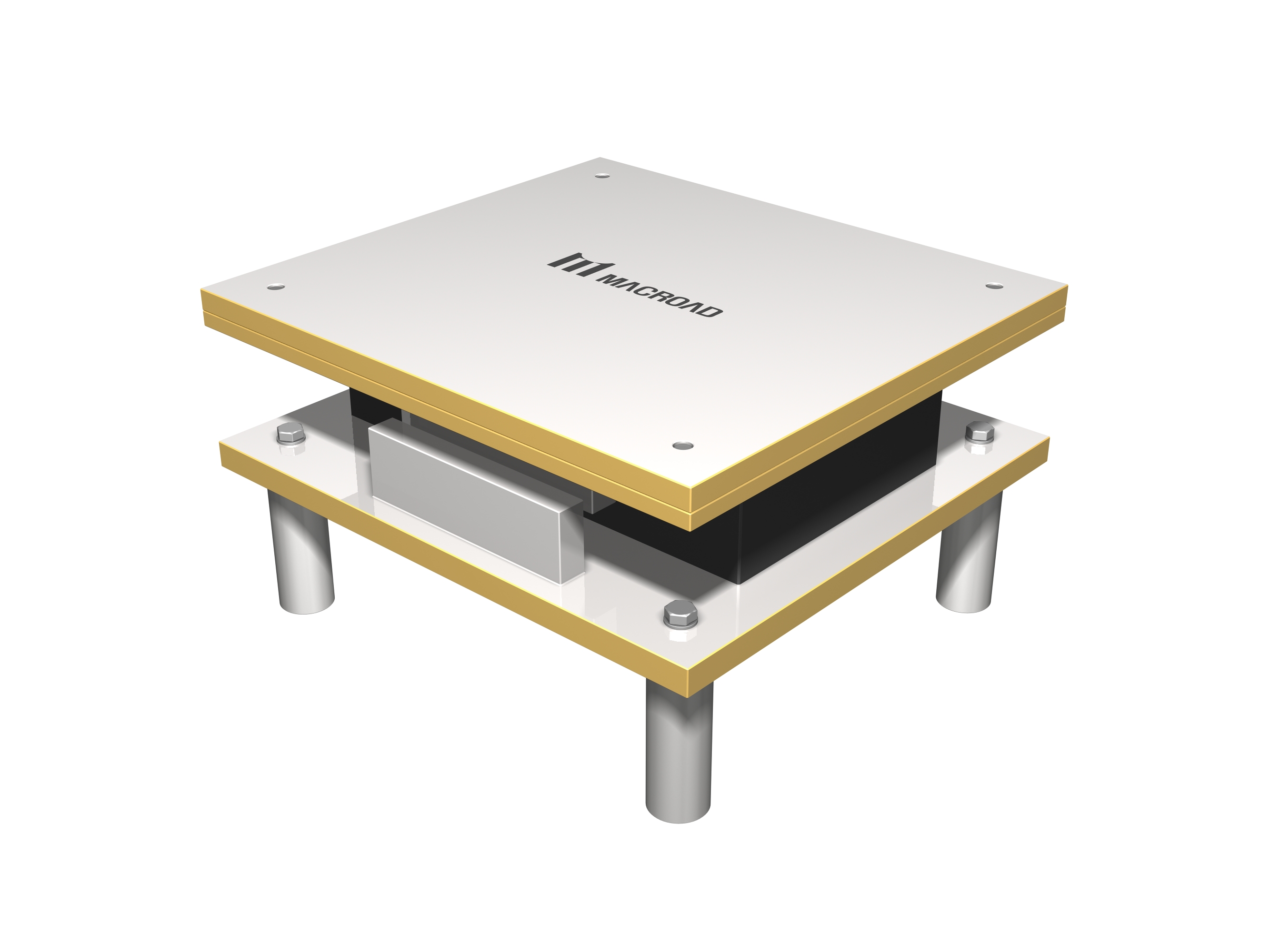

유지보수가 용이한 일체형 탄성받침 FRB
Funcional Rubber Bearing

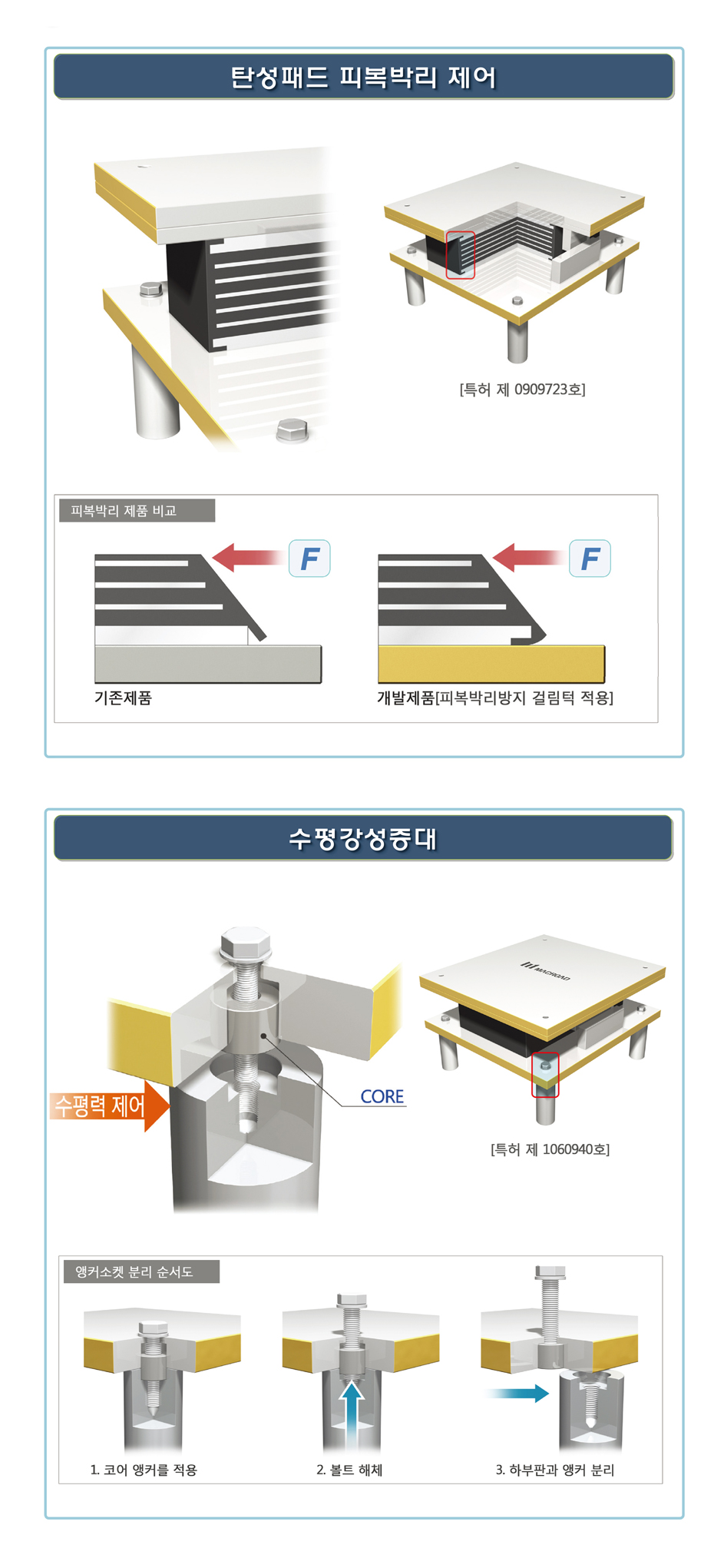

탄성패드의 박리현상을 개선하기 위해 엔드플레이트에 걸림턱을 만들어 피복 박리현상을 방지하고, 박리현상이 발생하여도 엔드플레이트가 노출되는 것을 방지하여 받침의 내구성을 향상시키고 교량의 수명을 증대시킨다.

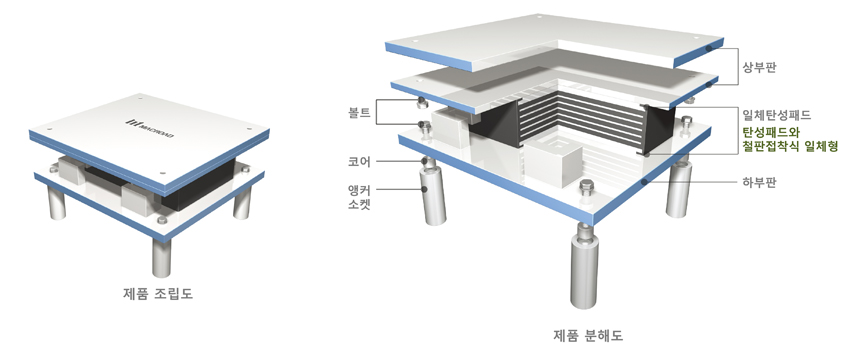

코어 앵커를 적용하여 기존의 볼트보다 규격을 줄일 수 있으며, 소켓 직경을 늘려 수평력을 제어할 수 있다. 볼트의 개수 역시 최소화 할 수 있는
장점을 가지고 있다.
2. FRB 탄성받침의 특징
• 들뜸(롤오버), 미끄럼(롤아웃) 발생이 없어 탄성받침의 내진효과 극대화
• 고무패드 미끄러짐이 없어 잭업 및 복원과 같은 별도의 후속 공정 및 유지보수 불필요
• 고무패드의 미끄럼현상이 없어 하부구조의 편심 발생이 억제됨
• 상•하부 강재 플레이트가 고무패드와 일체이므로 강교 및 장대교량에 적용성 우수
• 받침의 성능 개선 및 내구성 향상
3. FRB 탄성받침의 주요기능
