포트받침 PB
Pot Bearing

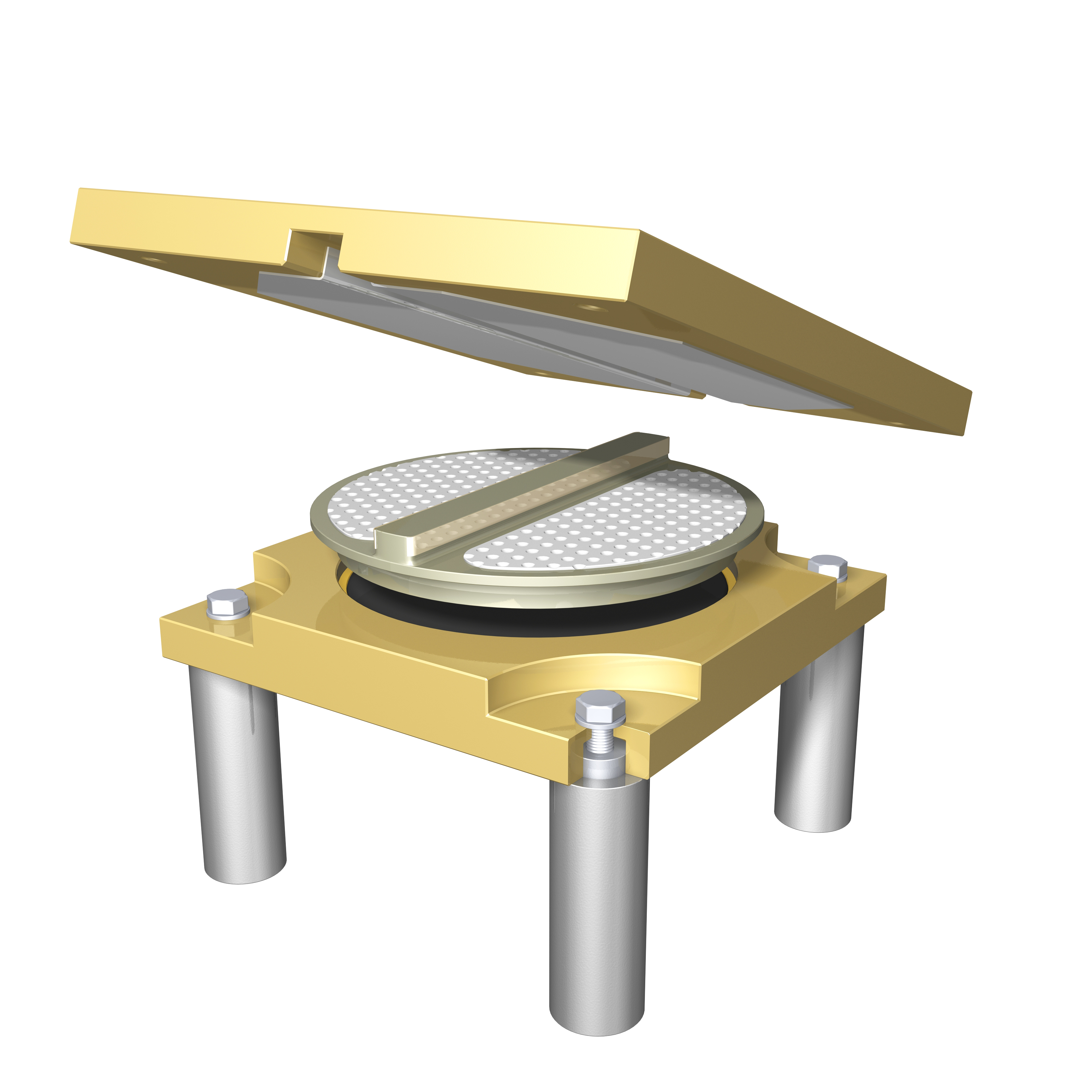

포트받침은 강재로 된 원형의 밀폐 용기에 고무패드를 삽입하여 수직하중 및 회전변위를 수용하며, 수평변위를 수용하는 상부 플레이트가
결합된 교량받침이다.
온도변화 등 외부환경에 의해 발생되는 수평변위 수용은 상부플레이트 저면에 부착된 스테인레스 판과 피스톤 상단에 부착된 불소수지판(PTFE)의 미끄럼을 통해 변위를 수용하고, 고무재의 탄성변형으로 회전 거동을 수용
1. 특징
• 받침의 높이가 낮아 회전에 대한 안정성이 우수
• 용기 속의 고무패드가 상부 구조의 수직하중을 골고루 분산 시키므로 하중의 편심이 작음
• 상부 수직 용량이 커질수록 다른 받침에 비해 경제성이 증가하게 되어 강합성 교량, 장대교 형식에 유리함
• 최대용량 약 5000tont, 최대 수평변위 약 ±300mm까지 설계
• 비압축성으로 처짐이 발생하지 않음

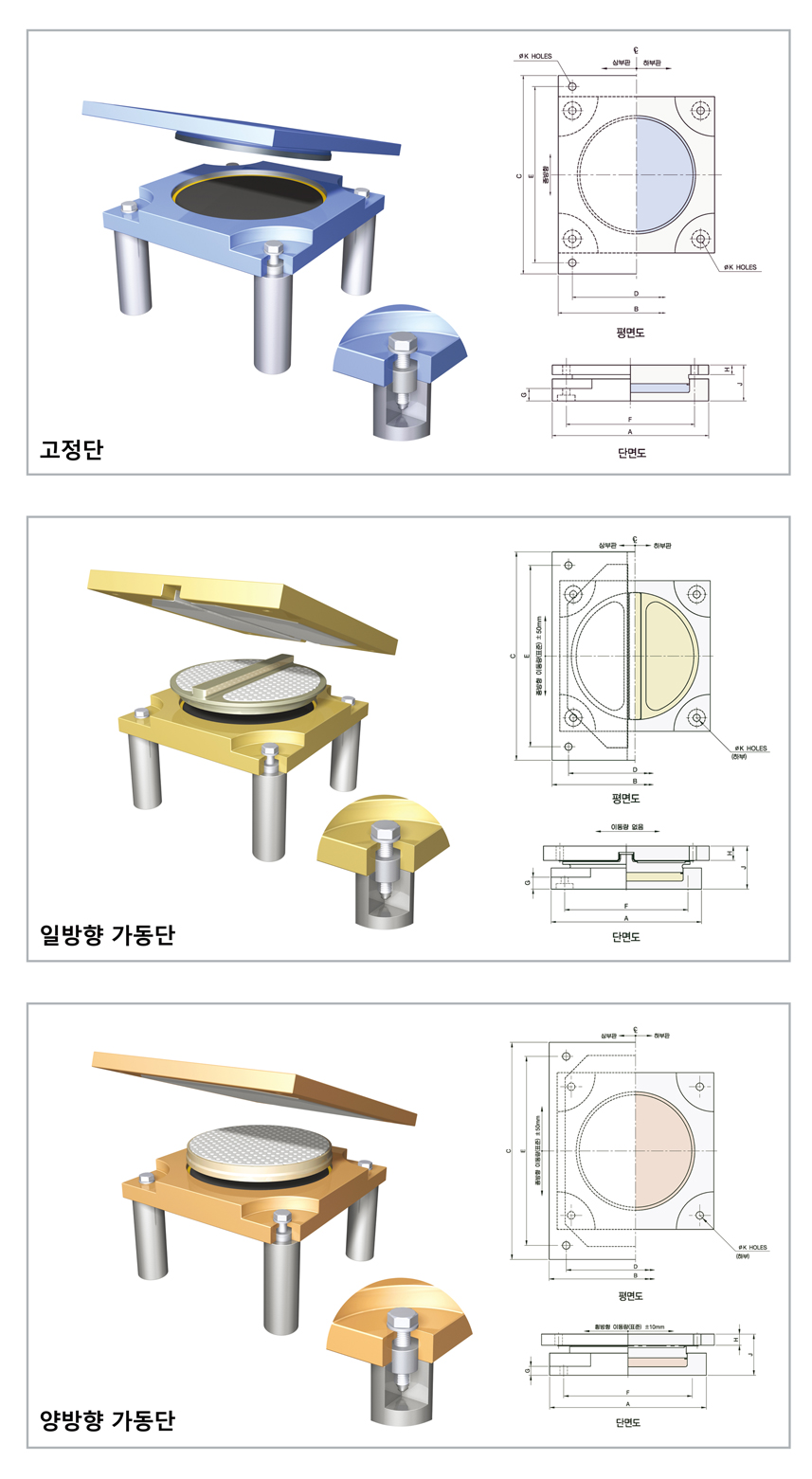

2. 종류
