조망권 확보가 가능한 흡음방음판(MPRS)
Prospect Rights-Securing Soundproof Panels
각각의 흡음빔들이 다수의 구멍을 지니고 있어 음파가 흡음빔의 앞면에 도달 시 대다수 구멍으로 진입함으로 소음을 감쇠시킨다.

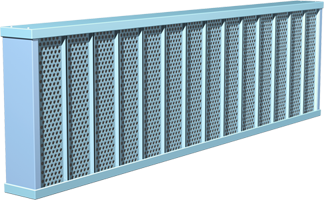

조망권 확보가 가능한 흡음방음판.
• 흡음빔과 흡음빔 사이의 조망틈새를 통해 외부투시가 가능하게 함으로 운전자에게 조망권 제공
• 흡음빔들의 조망틈새를 통해 일조량을 확보, 삼각형 흡음빔의 조망틈새는 이를 통해 나온 소음의 공명효과로 소음 저감효과 우수
• 주행 차량의 경우 조망틈새의 연속성 배열에 따른 투시각과 차량 속도를 통해 방음벽의 후방 조망권을 확보
• 각각의 흡음빔들이 다수의 구멍을 지니고 있어 음파가 흡음빔의 앞면에 도달 시 대다수 구멍으로 진입함으로 소음을 감쇠
□ 규격
폭 : 1970/2970/3970mm
높이 : 500mm
판두께 : 95mm
□ 재질
전면판 : 아연도강판(0.6T) / 알루미늄(1.0T)
후면판 : 아연도강판(1.6T)
흡음재 : 폴리에스터 / 그라스울

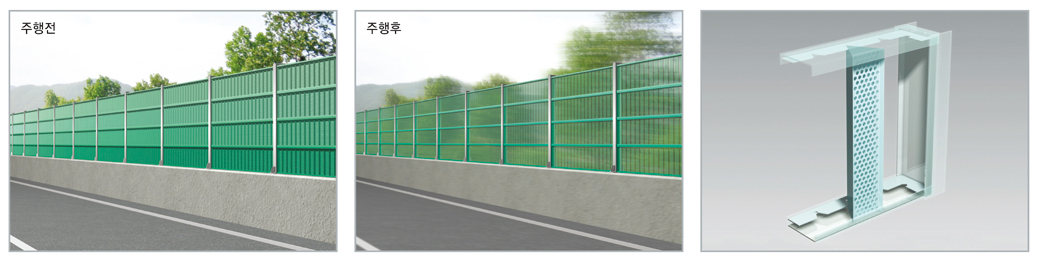

1. 동작형상

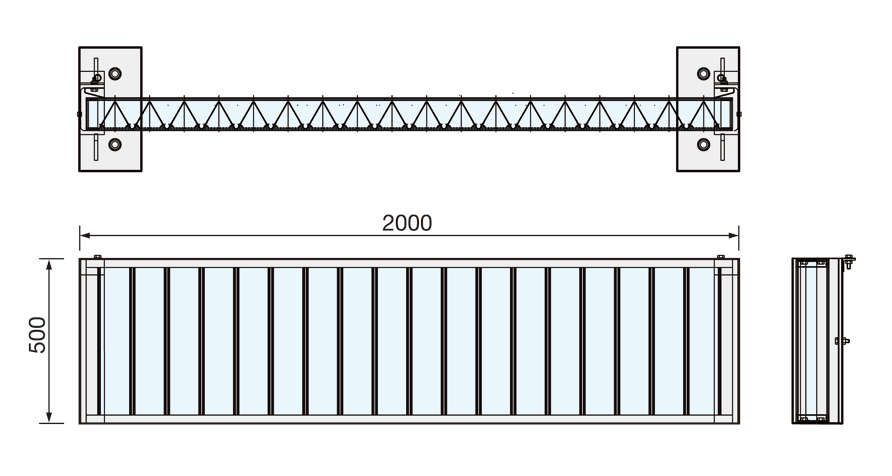

2. 기본구성도
