볼트교체형 핑거조인트 BEF
Bolt Exchange Finger Joint
핑거조인트 신축이음장치의 핑거플레이트를 고정하는 정착볼트의 교체를 용이하게 하여 유지보수 비용을 절감시키고 작업을 간편화시킨
신축이음장치
1. 기존 핑거 조인트의 문제점
• 잦은 신축작용과 차량의 진행에 의해 핑거플레이트를 고정하고 있는 정착 볼트의 집중적 훼손이 발생하며, 훼손된 핑거플레이트 및 정착볼트 교체시 앵커 매립부 전체를 드러내야 함에 따라 하자 보수시 많은 비용과 노동력을 필요로 하는 문제점을 가지고 있다.
2. 볼트교체형 핑거조인트의 특징
• 앙카 루프 정착 고정으로 Block-Out부 깊이 최소화
• 핑거 플레이트 및 고정 볼트 보수시 별도의 Block-Out부 손상 없이 보수 가능
• 고정 볼트 교체시 핑거 플레이트만 해체 후 슬라브 상측에서 간편하게 교체 가능하여 작업시간 및 비용 절감
• 고정 볼트 교체가 가능하며 반영구적 수명 확보

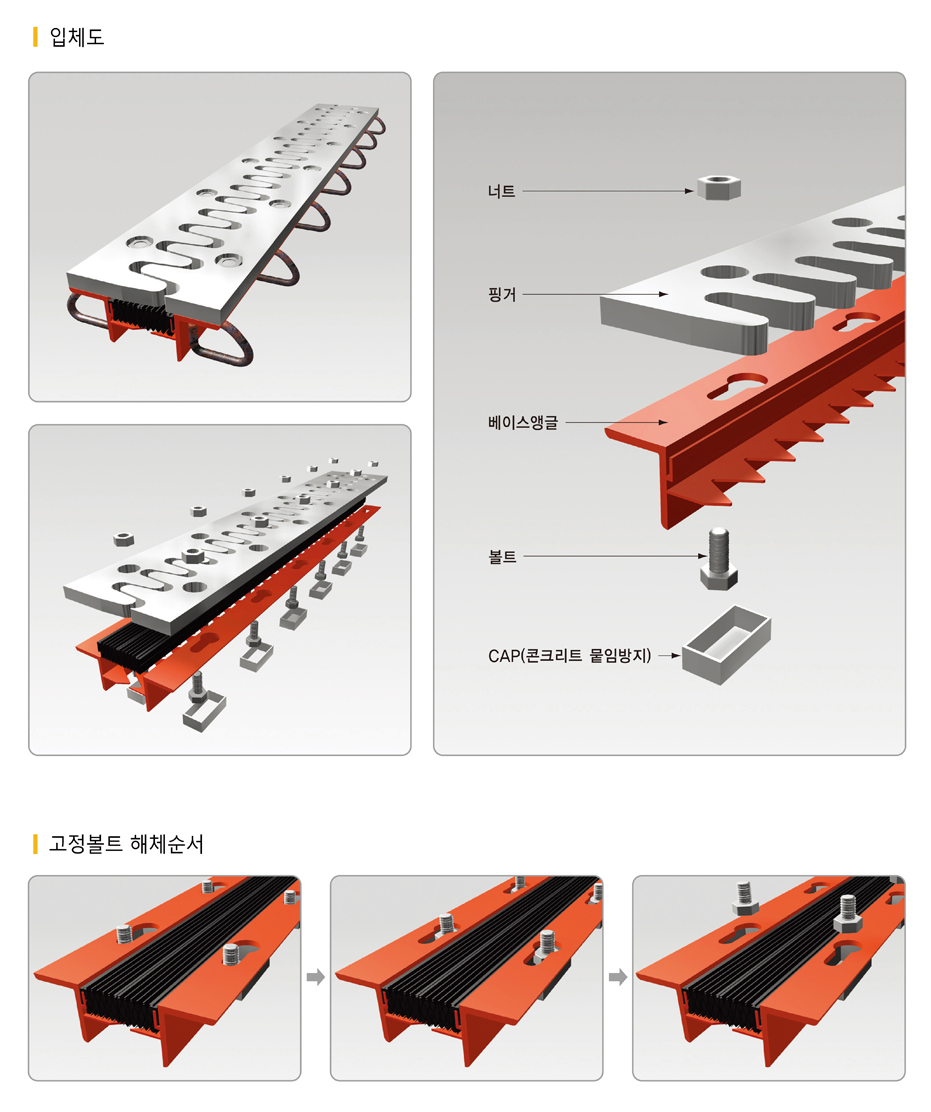

3. 볼트교체형 핑거조인트의 형상
4. 시공순서
